自動門控制裝置
來源：廣州中控門禁科技 | 發布時間：2016/9/9 15:56:59 | 瀏覽次數：
自動門控制裝置
http://www.tangmingyuan.cn/html/productlist/list-3-1.html
咨詢熱線13560045208
http://www.tangmingyuan.cn/html/productlist/list-3-1.html

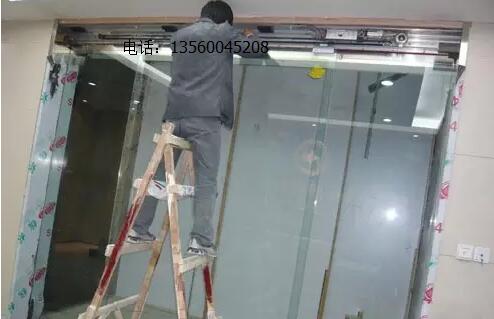

1．自動門控制裝置的硬件組成：自動門控制裝置由門內光電探測開關K1、門外光電探測開關K2、開門到位限位開關K3、關門到限位開關K4、開門執行機構KM1（使直流電動機正轉）、關門執行機構KM2（使直流電動機反轉）等部件組成。http://www.tangmingyuan.cn/html/productlist/list-3-1.html
2．控制要求http://www.tangmingyuan.cn/html/productlist/list-3-1.html： 1）當有人由內到外或由外到內通過光電檢測開關K1或K2時，開門執行機構KM1動作，電動機正轉，到達開門限位開關K3位置時，電機停止運行。 2）自動門在開門位置停留8秒后，自動進入關門過程，關門執行機構KM2被起動，電動機反轉，當門移動到關門限位開關K4位置時，電機停止運行。
3）在關門過程中，當有人員由外到內或由內到外通過光電檢測開關K2或K1時，應立即停止關門，并自動進入開門程序。 4）在門打開后的8秒等待時間內，若有人員由外至內或由內至外通過光電檢測開關K2或K1時，必須重新開始等待8秒后，再自動進入關門過程，以保證人員安全通過。
屬一種自動門控制裝置，檢測器的輸出信號經中央處理系統后一路送正逆轉控制電路及馬達驅動電路令馬達啟動且作正或逆轉動作，另一路經數位類比轉換電路轉換成類比信號，再與馬達的電壓值于比較電路比較，其比較結果傳至相位控制電路以控制馬達變速，而馬達的電壓值另輸至計數整形電路，再將馬達的轉動圈數傳回中央處理系統而變成自動門的位置信號，令馬達增或減速。其開與關動作順暢，安裝調整簡便，延長馬達壽命。
一種自動門控制裝置，包括檢測器或傳感器、中央處理系統、正逆轉控制電路、馬達驅動電路與馬達以及電源電路，其特征在于還包括數位類比轉換電路、放大電路、相位控制電路、比較電路、計數整形電路、外接控制電路、記憶電路和鍵盤；
（１）、檢測器或傳感器的輸出經中央處理系統分別送至正逆轉控制電路與數位類比轉換電路；
（2）、數位類比轉換電路輸出的類比信號經放大電路放大再與馬達的輸入電壓一起送比較電路，比較電路的輸出經相位控制電路產生的信號再觸發正逆轉控制電路后送馬達驅動電路；
（3）、馬達的輸入電壓同時經計數整形電路后將馬達轉速信號送中央處理系統；
（4）、中央處理系統還分別與外接控制電路和記憶電路相連接；
（5）、外接控制電路外接鍵盤http://www.tangmingyuan.cn/html/productlist/list-3-1.html
